光電技術

一個光電傳感器基本上由一個光束發射器(發光二極管)和一個光敏接收器(光敏三極管)組成。發光二極管是一種電子半導體元件，當電流流過它時發出光。根據傳輸波長的不同，發出可見光或不可見光。



當物體進入發射的光束時就會發生檢測，從而影響接收器的光強。當接收器的

光強減小，就會達到傳感器的輸出狀態改變點。



根據型號和應用要求，傳輸光束可以是不可見的紅外線（最常見的）或紫外線（用于檢測發光材料）。也可以是可見的紅光、綠光（用于顏色標記讀取等）和紅色激光（用于長感應距離和短焦距）。



LED 的優點是響應速度極快。為了使系統對環境光不敏感，流過LED的電流要進行調制從而產生一個脈沖光信號。只有脈沖光信號才由光敏三極管接受并加以處理來控制負載。

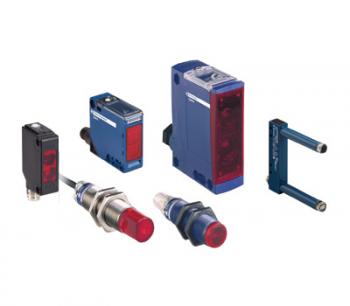

下面列出了 XU 系列的不同版本，每個型號都附有說明，以幫助您選擇完美的光電解決方案。



對射系統或帶對射附件的Osiconcept產品

優點

• 探測距離長（長達100m（XUBL系列））
• 精確和可靠的探測
• 檢測不受目標物顏色或角度位置影響
• 抗惡劣條件性能良好(灰塵，污染等)



缺點

• 2 個裝置均須接線
• 被測對象必須不透明且是固體
• 要求精確對準，傳感器光束在紅外線范圍(不可見)難于校準。


操作注意事項

• 當幾個傳感器同時使用時，注意不可互相干擾。(例如，發射器和接收器混合裝配，等)。



極化反射系統或帶反光板附件的Osiconcept產品

優點

• 中等檢測距離（長達15m）
• 精確檢測
• 只需連接一個傳感器
• 檢測不受目標物顏色或角度位置影響
• 發射光為可見紅光


缺點

• 需要精確校準
• 要檢測的對象必須不透明且大于光斑



操作注意事項

• 當同時使用幾個傳感器時，傳感器必須校驗，確保不會相互干擾。
• 對于短距離檢測，使用帶有大三面體的反光板，型號 XUZC24。
• 對于長距離檢測，使用XUZC50或XUZC80反光板。
• 如果要增加檢測距離，使用反光板XUZC100
• 如果使用反光帶，使用特別適用于極化反射系統的 XUZB1 或 XUZB15。



帶反射附件Osiconcept產品的優點

容易校準

• 3個LED提供設置幫助
• 抗干擾功能使 2 個傳感器的應用無需采用特定校準措施。



利用Osiconcept產品物體自學習模式，能夠探測半透明物體。



漫反射系統或Osiconcept產品

優點

• 只需連接一個傳感器
• 使用簡單
• 響應快速
• 成本低



缺點


• 檢測距離短
• 對檢測物體或者背景色差敏感。對環境敏感（(灰塵，污染等)。
• 傳感器發射光為紅外線（不可見光），探測輪廓線難以觀測。



操作注意事項

• 當同時使用幾個傳感器時，傳感器必須精確校準，從而確保不會相互干擾。

Osiconcept的優點

• 易于校準
• 在對齊校準時，傳感器發射光為可見紅光
•   3個LED提供設置幫助
• 抗干擾功能允許使用兩個傳感器而不需特定校準措施。
•    精確探測：通過自學習模式能夠探測到物體的位置。



帶或不帶背景抑制漫射系統或Osiconcept產品

優點

• 只需連接一個傳感器



缺點

• 檢測距離受檢測對象顏色影響
• 檢測距離短
• 傳感器發射光為紅外光（不可見），探測輪廓線難以觀測



操作注意事項

• 檢測可能受物體運動方向的影響。為了克服這個現象(帽子效應)，建議安裝傳感器時讓物體同時切割兩個透鏡的光束。

當同時使用幾個傳感器時，傳感器必須校準從而確保不會相互干擾。

Osiconcept的優點

• 易于校準
  • 校準過程中，傳感器發射可見的紅光。
  • 3 個 LED，提供設置幫助。
  • 抗干擾功能允許使用兩個傳感器而無須特定校準措施。
  • 通過背景自學習模式減小帽子效應。



精確的探測：通過自學習模式能夠探測到物體的位置。

叉形光電



叉形光電由金屬構成，是一種堅固的傳感器，特別適合于輸送，包裝應用以及標簽檢測。

• 堅固的光學檢測設備，在對射模式下不需要進行對齊。
• 發射器發射的光束被傳輸?shù)浇邮掌?。由于叉形光電的特殊結構，只需要連接一個傳感器，而傳統的對射式光電傳感器需要連接兩個傳感器。
• 發射光源是包含各種技術的LED：
  • 紅色LED，在調整和維護期間大大提高了效率
  • 紅色激光用于檢測透明材料或非常小的部件
  • 紅外線，特別適用于框型光電
  • 超聲波用于檢測透明標簽



• 光束是可調整還是固定的，具體取決于版本。調整可改變靈敏度，因此可檢測尺寸小于十分之一毫米（可探測物體的最小尺寸：0.05 毫米）的零件。
• 在涉及高工作速率的工業應用中，高開關頻率（從 4 kHz 到 25 kHz）非常有用。



光纖



光纖起到光波傳導作用。從一定角度進入光纖的光線傳輸?shù)剿栉恢?，損耗最少

分離式放大器

• • 最小尺寸
  • 該系統能夠檢測非常小的物體（約 1 毫米）。
  • 而且，檢測非常精確



我們所有的傳感器都提預制電纜版本（XUX 除外;帶電纜密封的螺釘端子）或連接器版本。

使用的連接器為 M12（4 針）、M8（4 針）或 1?2* 20UNF（3 針）。



對射系統。極化反射系統。漫射系統。帶背景抑制。不帶背景抑制。叉型光電。光纖。
